🗺️ 地图图层与滤镜

# ✨ 这页是 gisPlaneEditor 的核心差异

左侧 地图设置 面板负责 GIS 底座本身，主要就做 4 件事：

1. 选影像图层
2. 选地形图层
3. 调整图层顺序
4. 给底图加瓦片滤镜

默认开箱组合是：

• 高德卫星底图
• 高德标注图层

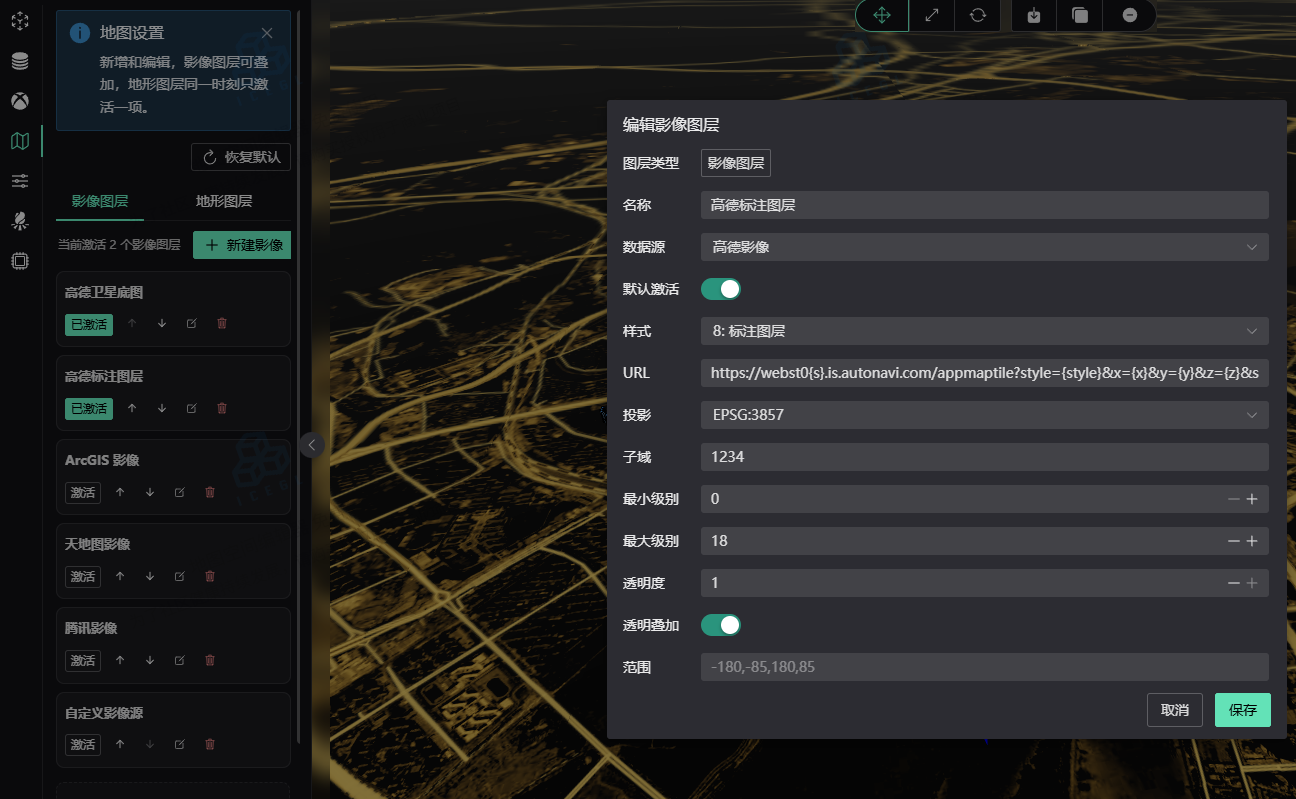

# 🛰️ 影像图层

# 支持什么

当前常用来源包括：

• ArcGIS 影像
• 高德影像
• 天地图影像
• 腾讯影像
• 自定义 xyz / tms

# 规则很简单

• 影像图层支持多层叠加
• 至少要保留一层影像处于激活状态
• 顺序会直接影响最终显示效果

推荐做法：

1. 底图放下面
2. 标注层放上面
3. 最后再叠业务专用图层

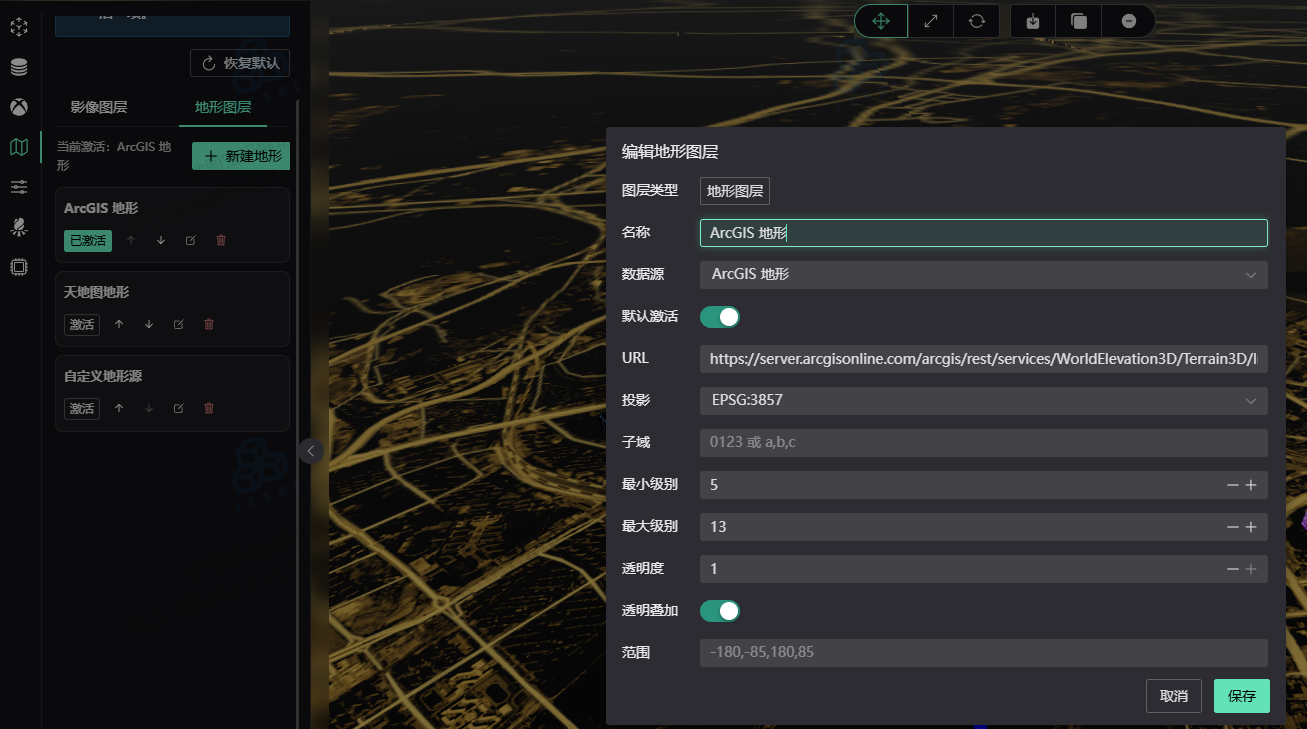

# 🏔️ 地形图层

地形和影像不一样，同一时刻通常只保留一个激活方案。

常用来源：

• ArcGIS 地形
• 天地图地形
• 自定义地形源

开启地形后，建议马上检查：

• 模型是否悬空
• 高级组件是否需要重新贴地
• 镜头远近是否要跟着调整

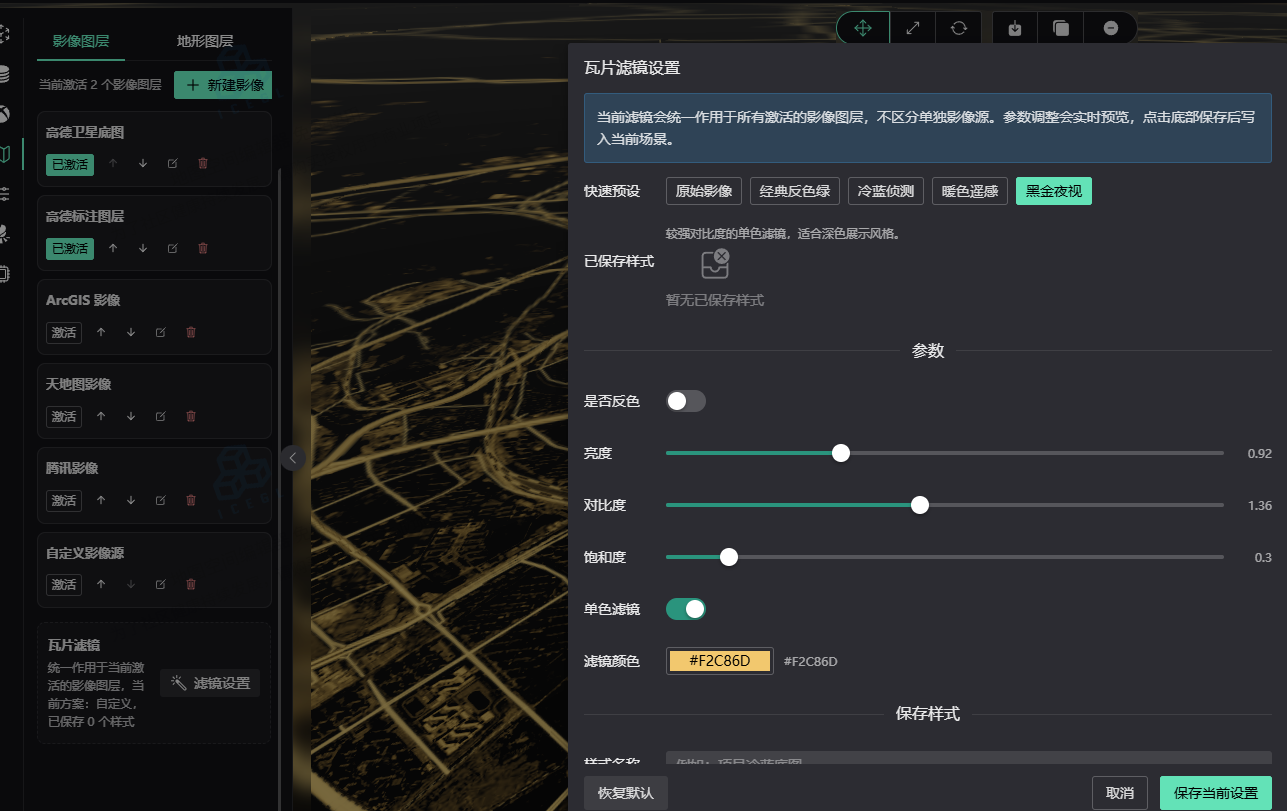

# 🎨 瓦片滤镜

瓦片滤镜会统一作用于当前激活中的影像图层，常用参数包括：

• 亮度
• 对比度
• 饱和度
• 反色
• 单色滤镜

当前内置预设可以直接当起点用：

• 原始影像
• 经典反色绿
• 冷蓝侦测
• 暖色遥感
• 黑金夜视

如果项目还没定视觉风格，建议先挑一个预设，再微调，不要一开始就手搓全部参数。

# 🔐 天地图和自定义源

如果你用的是天地图或私有瓦片服务，优先确认：

• token 是否有效
• 本地代理是否可用
• URL 模板是否正确
• 投影和数据类型是否匹配

# 🛠️ 最常见的排查顺序

# 地图没显示

1. 是否还有至少一层影像处于激活状态。
2. URL 或 token 是否正确。
3. 网络、代理、跨域是否正常。

# 模型和地形关系不对

1. 是否刚启用了地形。
2. 对象是否需要重新 贴地。
3. 当前镜头是否太远导致视觉误判。

# 底图风格不对

1. 是否多叠了一层标注。
2. 是否启用了瓦片滤镜。
3. 是否切到了已保存样式。
